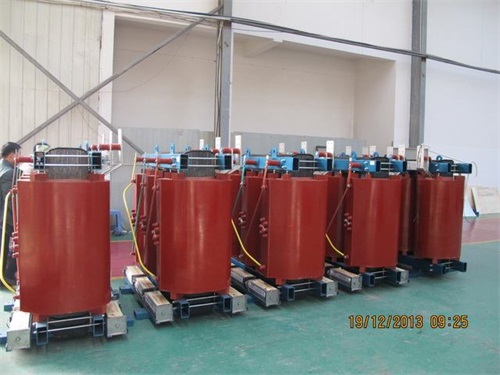

泰州SCB13-3150KVA/10KV/0.4KV干式变压器
时间：2020-06-20 14:38:06 点击量：159651
主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。
构造性能：
⑴固体绝缘包封绕组
⑵不包封绕组绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。
从高、低压绕组的相对位置看，高压可分为同心式、交迭式。
同心式绕组简单，制造方便，均采用这种结构方式。交迭式，主要用于特种变压器。
铁芯
干式隔离变压器采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。
绕组形式⑴缠绕;⑵环氧树脂加石英砂填充浇注;⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。
高压绕组一般采用多层圆筒式或多层分段式结构。
